3軸スカラロボット(水平多関節ロボット)JSR4400シリーズ 型式4403 台付き JANOME(蛇の目ミシン工業)製

3軸スカラロボット(水平多関節ロボット)JSR4400シリーズ 型式4403 台付き JANOME(蛇の目ミシン工業)製

様々な製造作業で利用できる、多目的多関節ロボット。

簡易シーケンサ機能を搭載。


JANOME製のスカラロボット(3軸ロボット)になります。

ねじ締め、ディスペンス、はんだ付け等、様々な製造ラインのポイント作業に応用できるアームロボットが、この価格で手に入ります。

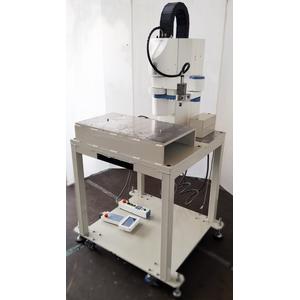

写真の台も付属いたします。

※3軸アームロボットということがこの機械の本質です。写真に写っておりますもので全てとなります。行いたい作業に応じて必要となる部品や先端ユニットといったものはお客様にてご用意ください。

※ロボットプログラミングに関しましては弊社専門外ですのでサポート致しかねます。予めご了承願います。



豊富なプログラム数で様々な作業を実現。

プログラム数は1000、記憶容量は最大6000ポイント。

対話形式のよるプログラム入力。

難しいロボット言語を使用することなく、簡単に行うことができます。



コンパクト設計&100V電源で設置しやすい。

制御回路をロボットの本体に内蔵したことでコンパクト化を実現。

電源コードを差し込むだけで、セットアップ、使用ができます。

100Vで使用できますので、電源の準備も容易です。



簡易シーケンサー機能を搭載。

簡易シーケンサー機能が組み込まれております。

ロボット機能とは別に独立して動作することが可能です。

入出力は、本体の外部入出力ポートを使用しており、ハードウェアを追加する必要がありません。



◆仕様

軸数:3

<アーム長>

J1アーム:260mm

J2アーム:180mm

J1+J2:440mm

<動作範囲>

J1アーム:±90°

J2アーム:±150°

Z軸:100mm

最大可搬重量:5kg

<最高速度>

J1,J2合成:1500mm/sec(1kg時)、1400mm/sec(3kg時)、1300mm/sec(5kg時)

Z軸:320mm/sec

<位置繰り返し精度>

X.Y:±0.02mm

Z:±0.01mm

<駆動方式>5相パルスモータ駆動(エンコーダによる位置監視機能付き)

<制御方式>PTP制御 CP制御

<補間機能>3次元直線補間 3次元円弧補間

<ティーチング方式>ダイレクトティーチング リモートティーチング MD l

<プログラム容量>100プログラム

<データ記憶容量>最大6000ポイント

<インターロック用インターフェイス>エリアセンサー インターロック信号入力用

<外部インターフェイス>RS232C 3ch(PC用:1ch、外部機器用:1ch、ティーチングペンダント専用:1ch)

<外部入出力(入力/出力)>25/24点(標準)、32/32点(オプション)

<簡易シーケンサ>50プログラム 100ステップ/1プログラム

<CPU>32ビット(MC68ECO20 MC68882)

<ツール用配線、配管>信号配線15本、エアー配管4本(Φ4×2、Rc1/8×2)

<電源>AC100-120V 50/60Hz 200VA

<機械寸法(およそ)>750×1100×1700mm(WDH)

<重量(およそ)>41kg

特記事項を確認する

保管場所:

調整状況・出荷目安:ご購入後 清掃・点検・調整作業あり[出荷目安 6~50日]

販売形式:自社販売

メーカー:

年式:不明

取説 or 参考資料の有無:PDFあり (取説 or 説明資料)

注意事項:写真に写っておりますもので全てです。
